Đồ thể thao in chuyển nhiệt đi qua bốn khâu: in lên giấy, ép nhiệt sang vải, cắt laser camera theo viền in, rồi may. Khâu cắt bằng laser camera giải quyết đúng vấn đề khó của in tràn: vải co rút sau khi ép nhiệt, nên chỉ có cắt theo hình in thực tế trên vải mới khớp viền. Camera chụp tấm vải, phần mềm nhận diện đường viền từng chi tiết, đầu laser cắt theo đó và hàn kín mép sợi polyester.
Bài viết đi qua từng khâu của quy trình, giải thích vì sao cắt laser camera trở thành tiêu chuẩn ở các xưởng làm áo bóng đá, áo đạp xe, đồ chạy bộ in tràn, và cách chọn máy cắt theo khổ vải và sản lượng.
Quy trình làm đồ thể thao in tràn từ file đến thành phẩm
- Thiết kế và xếp rập. Thân trước, thân sau, tay áo, cổ được thiết kế hoa văn rồi xếp lên khổ giấy (giác sơ đồ) để tiết kiệm giấy và vải. Mỗi size là một bộ chi tiết riêng.

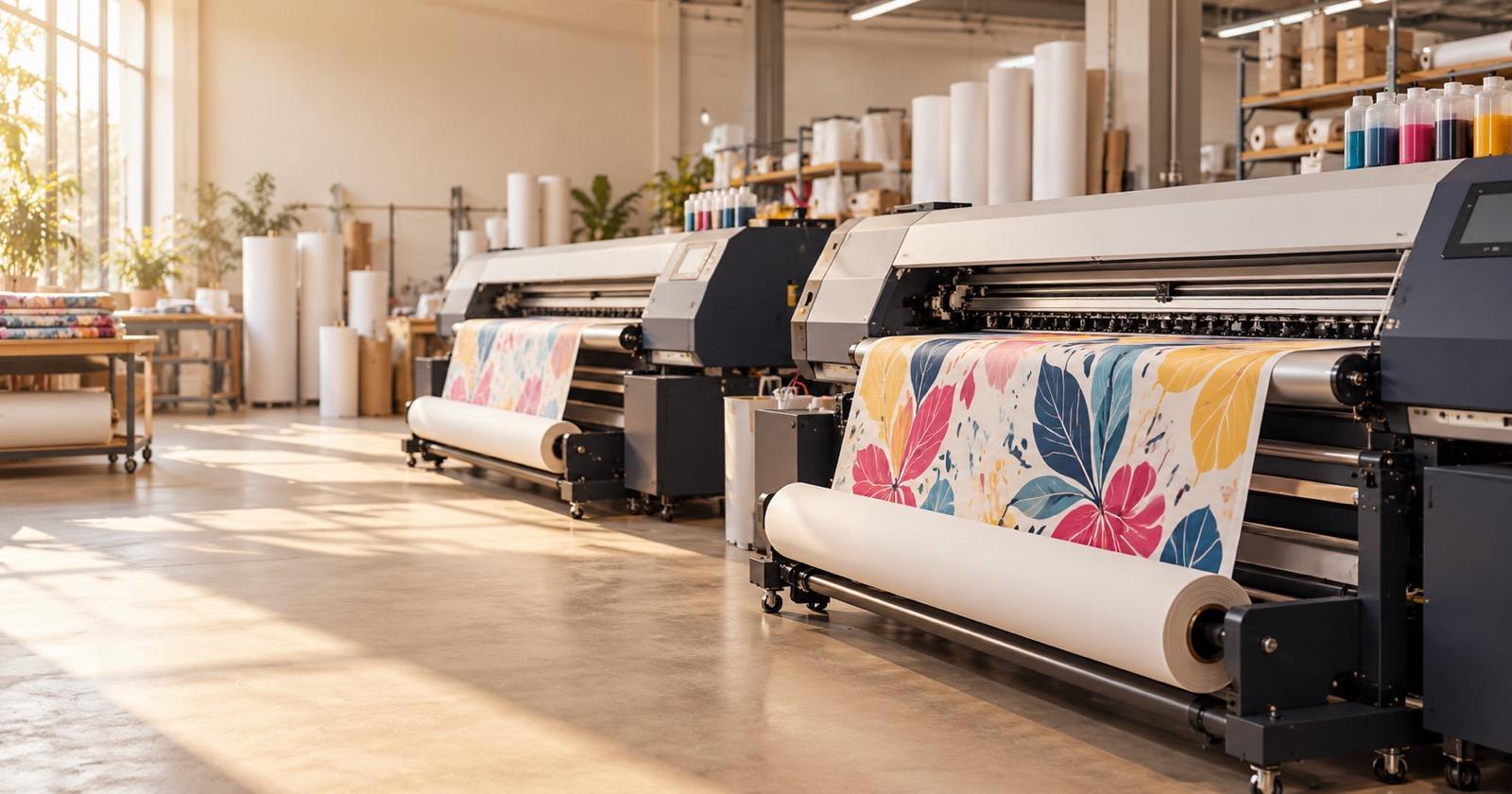

- In lên giấy chuyển nhiệt. Máy in khổ lớn như Apsaras G5 in sơ đồ lên giấy. Với vải thun co giãn, xưởng thường dùng giấy in chuyển nhiệt có keo để giấy không xê dịch khi ép.
- Ép nhiệt sang vải. Máy ép trục như ASTRA-BK ép giấy và cuộn vải đi qua trục nóng, mực thăng hoa và ngấm vào sợi polyester. Đây là khâu làm vải co rút.

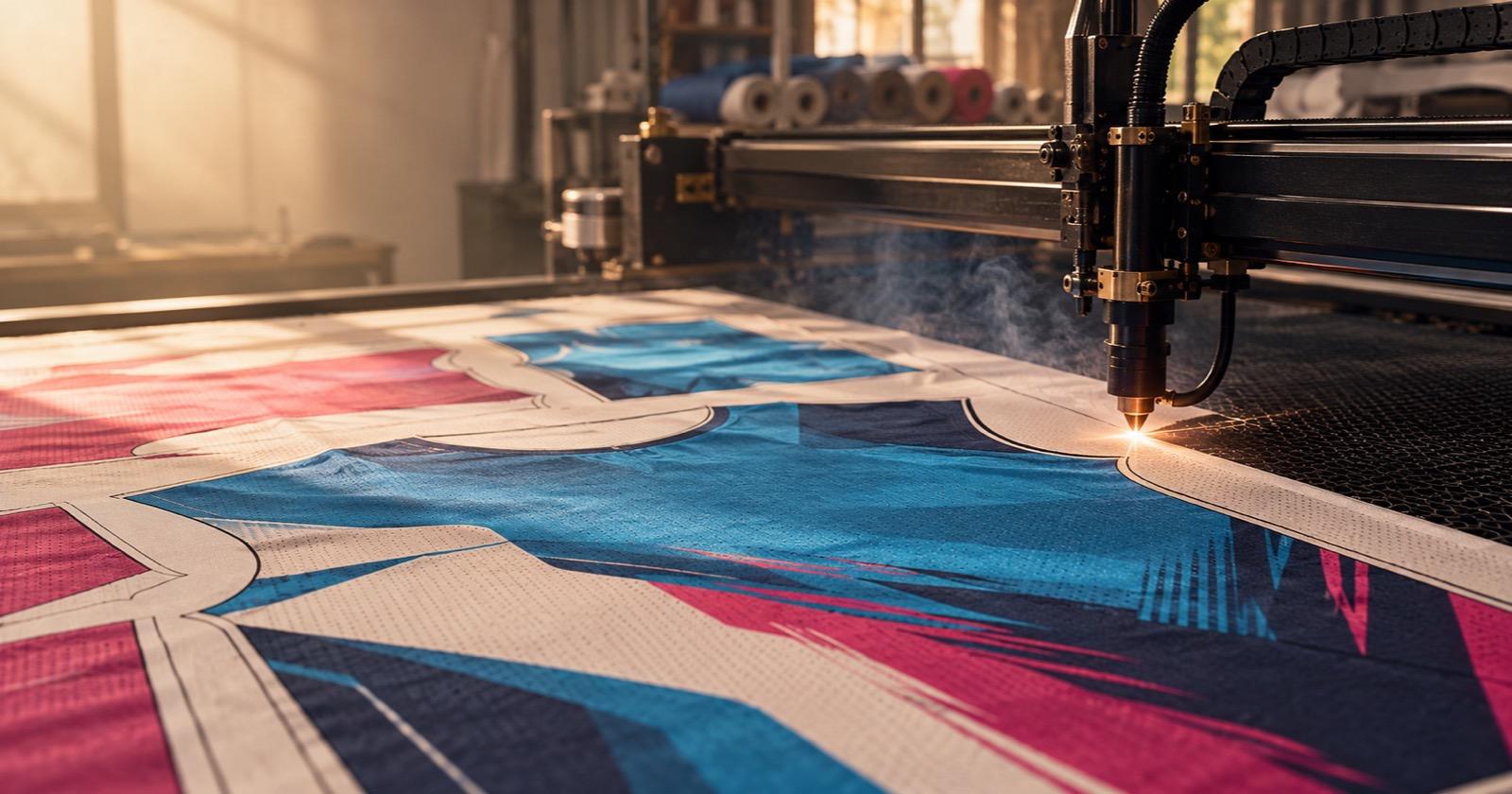

- Cắt laser camera. Vải in được trải lên bàn cắt, camera chụp, phần mềm nhận diện viền chi tiết và đầu laser cắt theo viền in.
- May và hoàn thiện. Chi tiết đã cắt được ráp lại, in thêm tên, số nếu cần, kiểm tra và đóng gói.
Vì sao không cắt theo rập cố định?
Dưới nhiệt độ và lực ép của máy ép trục, vải polyester và vải thun co rút. Mức co phụ thuộc loại vải, độ căng khi ép và nhiệt độ, và thường không đều giữa chiều dọc và chiều ngang. Kết quả là chi tiết in trên vải không còn đúng kích thước và vị trí như trong file thiết kế.
Nếu cắt bằng dao theo rập cố định hoặc cắt laser theo file gốc, đường cắt sẽ lệch khỏi viền in: chỗ thì lẹm vào hoa văn, chỗ thì lộ mép vải trắng. Với áo in tràn có đường viền màu chạy qua đường may, lệch vài milimét đã nhìn thấy rõ. Camera giải quyết việc này bằng cách cắt theo hình in thực tế trên vải, không theo hình trong file.
Camera nhận diện viền in như thế nào?
Máy cắt laser camera có một camera độ phân giải cao đặt phía trên bàn cắt. Với dòng KASU, đó là máy ảnh Canon EOS khoảng 24 MP kết hợp phần mềm nhận diện của hãng. Quy trình mỗi lượt cắt:
- Băng tải kéo vải vào vùng làm việc.
- Camera chụp toàn bộ vùng vải trong khổ nhận diện.
- Phần mềm tách đường viền từng chi tiết in dựa trên độ tương phản giữa hình in và nền vải, hoặc theo dấu định vị in kèm.
- Phần mềm tạo đường cắt theo viền vừa nhận diện, có thể cộng thêm đường may chừa sẵn.
- Hai đầu laser cắt đồng thời, xong lượt thì băng tải kéo phần vải tiếp theo vào.
Mép cắt hàn kín sợi polyester
Tia laser CO2 cắt bằng nhiệt: sợi polyester tại đường cắt chảy ra và hàn kín lại. Mép vải vì thế gọn, không tưa sợi, nhiều chi tiết không cần vắt sổ, và cắt được các góc nhọn, chi tiết nhỏ như chữ, số, logo mà dao cắt khó làm. Laser cũng không chạm vào vải nên không kéo lệch vải co giãn.
Điều cần chú ý là công suất và tốc độ cắt. Công suất quá cao trên vải sáng có thể làm mép hơi ngả màu hoặc cứng; cần chạy thử trên từng loại vải để chọn thông số. Khói cắt phải được hút ra ngoài bằng quạt hút, nên khi bố trí xưởng cần tính đường ống hút.
Chọn máy cắt laser camera KASU theo khổ và sản lượng
Các dòng máy cắt laser camera KASU khác nhau chủ yếu ở khổ cắt, số đầu laser và hệ truyền động. Thông số dưới đây theo nhà sản xuất.
| Model | Khổ cắt có camera | Đầu laser | Phù hợp |
|---|---|---|---|
| KD1830-SY | 1.800 × 2.800 mm | 2 đầu, 2 ray độc lập, CO2 80–150 W | Xưởng đồ thể thao khổ vải 1,8 m, sản lượng lớn |
| KD1822-SY | 1.800 × 2.000 mm | 2 đầu, CO2 80–150 W | Khổ vải 1,8 m, mặt bằng gọn hơn |
| KD1816-SY | 1.800 × 1.450 mm | 2 đầu, động cơ servo | Khổ vải 1,8 m, xưởng vừa |
| KD1614-SY | 1.600 × 1.200 mm | 2 đầu, CO2 80–150 W | Khổ vải 1,6 m |
| KD1080-F1 | 1.000 × 800 mm | 1 đầu, bàn tổ ong | Chi tiết nhỏ, logo, nhãn, sản lượng nhỏ |
| Dòng tốc độ cao hai đầu | 1.800 × 2.000 hoặc 1.800 × 2.800 mm | 2 đầu CO2 200 W, servo, thanh răng | Nhà máy cần tốc độ cắt cao, chạy liên tục |
Một vài nguyên tắc khi chọn:
- Khổ cắt theo khổ vải: vải khổ 1,8 m cần máy khổ 1.800 mm. Bàn càng dài thì mỗi lượt chụp, cắt được nhiều chi tiết hơn, ít lần kéo vải hơn.
- Năng lực cắt theo kịp máy in: máy in khổ lớn chạy hàng trăm m² mỗi giờ; nếu khâu cắt chậm, vải in sẽ dồn lại. Tính sản lượng m² vải mỗi ngày rồi đối chiếu với tốc độ cắt.
- Hai đầu trên hai ray độc lập: KD1830-SY có hai đầu laser chạy trên hai ray riêng, cắt đồng thời các chi tiết có hình dạng khác nhau, tăng năng suất so với hai đầu chung một ray.
- Độ chính xác: các dòng KD-SY có sai lệch khoảng ±0,1 mm; dòng tốc độ cao ghi độ chính xác lặp lại ≤ ±0,01 mm và độ chính xác nhận dạng ±0,75 mm.

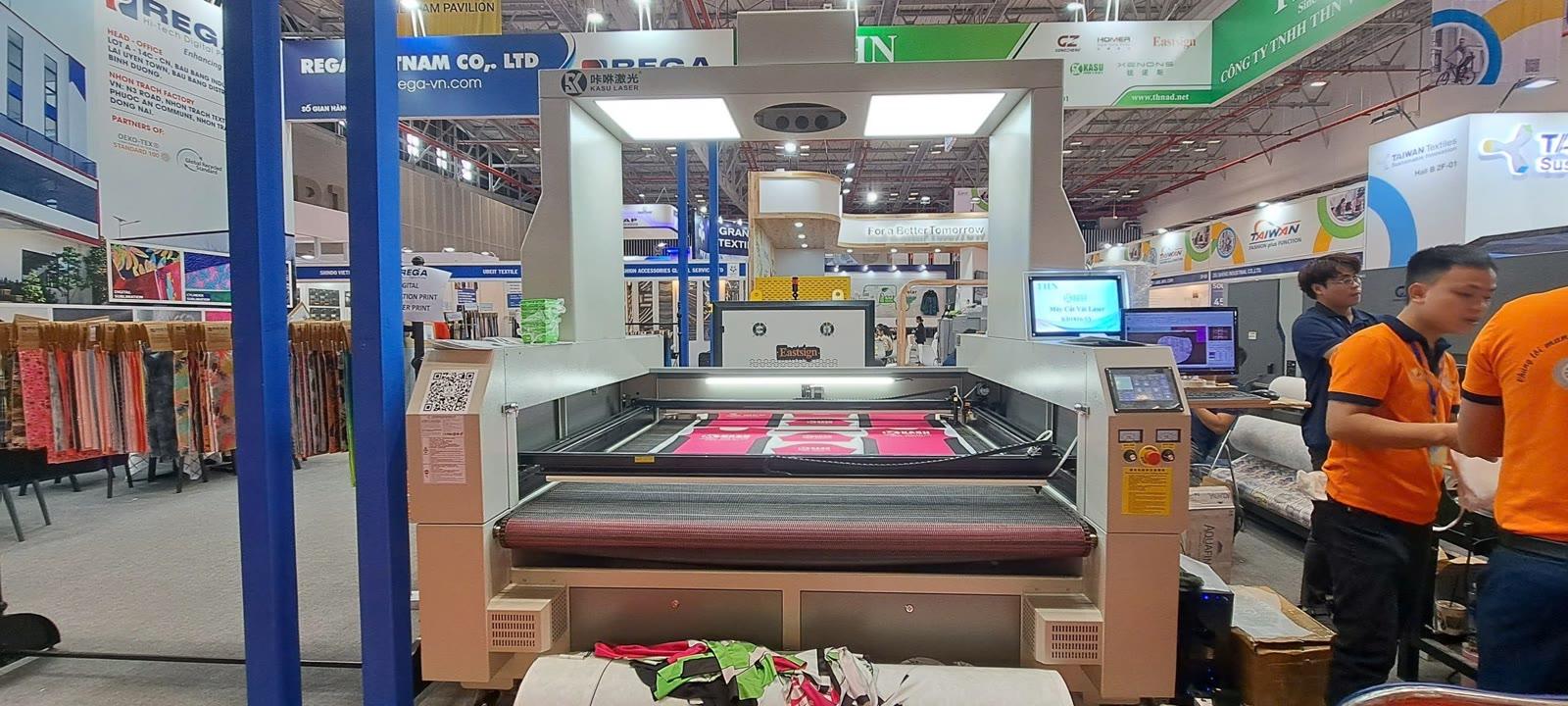

Xem máy cắt KASU chạy thực tế

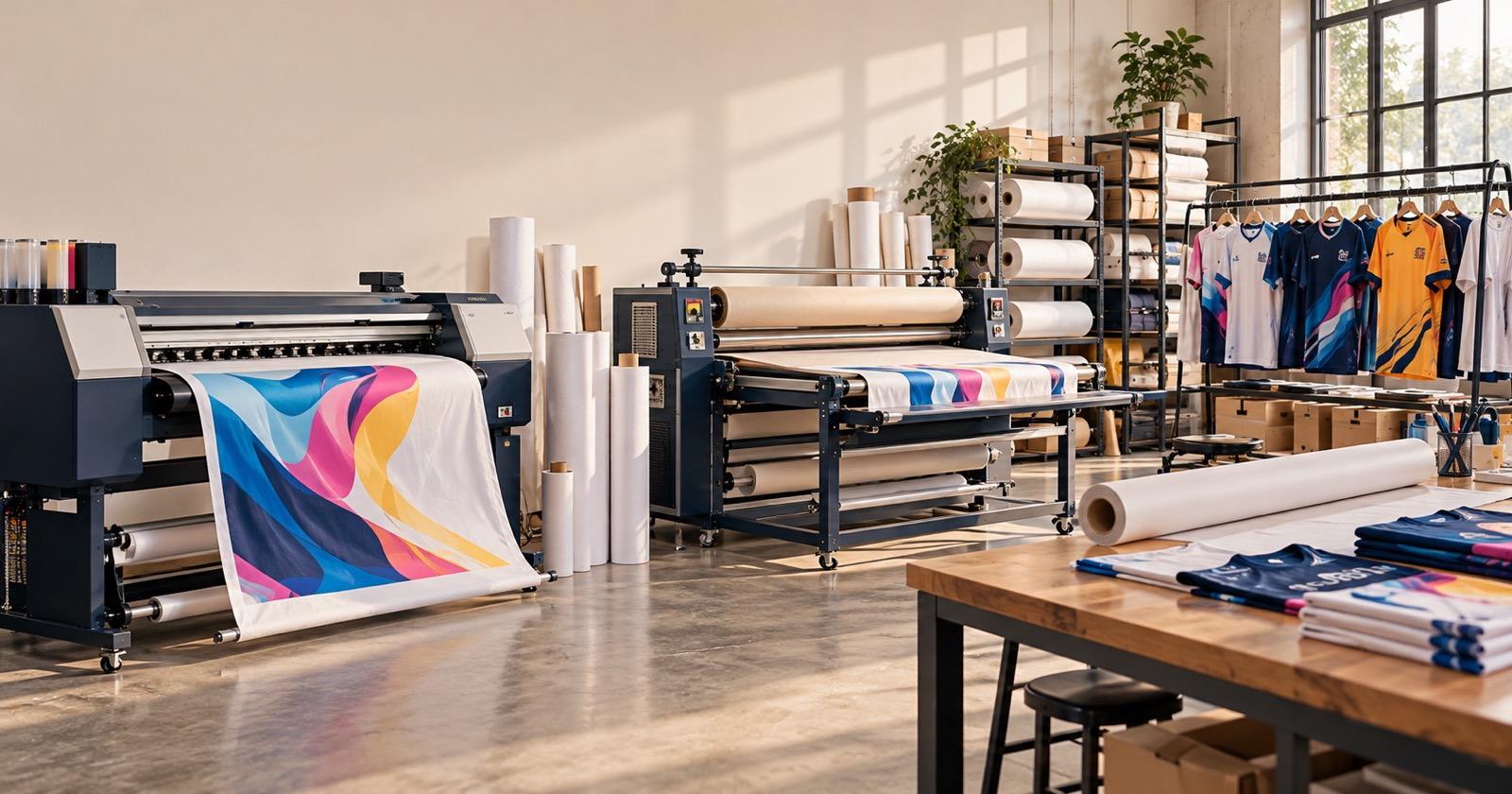

Video KASU KD1830-SY quét và cắt theo viền in có trong mục video ở trang chủ. Để hiểu cả dây chuyền in, ép, cắt và các khoản đầu tư đi kèm, xem thêm hướng dẫn mở xưởng in chuyển nhiệt và bài vốn mở xưởng in áo bóng đá.
Câu hỏi thường gặp
- Máy cắt laser camera hoạt động như thế nào?
- Camera chụp toàn bộ khổ vải đã in, phần mềm nhận diện đường viền của từng chi tiết in rồi tạo đường cắt theo đúng vị trí thực tế trên vải. Đầu laser CO2 cắt theo đường đó, nên chi tiết vẫn cắt khớp viền in dù vải đã co hoặc lệch sau khi ép nhiệt.
- Vì sao không cắt đồ thể thao in chuyển nhiệt theo rập cố định?
- Sau khi ép nhiệt, vải polyester và vải thun thường co rút không đều, nên chi tiết in không còn đúng kích thước và vị trí như file gốc. Cắt theo rập cố định dễ lệch viền in, lộ mép trắng và khó ráp đường may.
- Cắt laser có làm vải polyester bị tưa sợi không?
- Không. Tia laser làm chảy và hàn kín mép sợi polyester ngay khi cắt, nên mép vải gọn, không tưa sợi. Cần chỉnh công suất và tốc độ phù hợp để mép không bị cứng hoặc ngả màu trên vải sáng.
- Máy cắt laser camera KASU KD1830-SY có khổ cắt bao nhiêu?
- KASU KD1830-SY cắt khổ 1.800 × 2.800 mm khi dùng camera và 1.800 × 3.000 mm khi không dùng camera. Máy có hai đầu laser chạy trên hai ray độc lập, độ chính xác định vị khoảng ±0,1 mm theo thông số nhà sản xuất.
